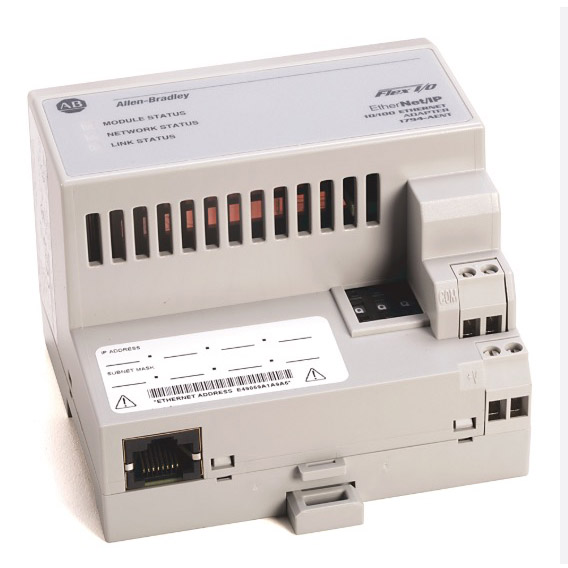

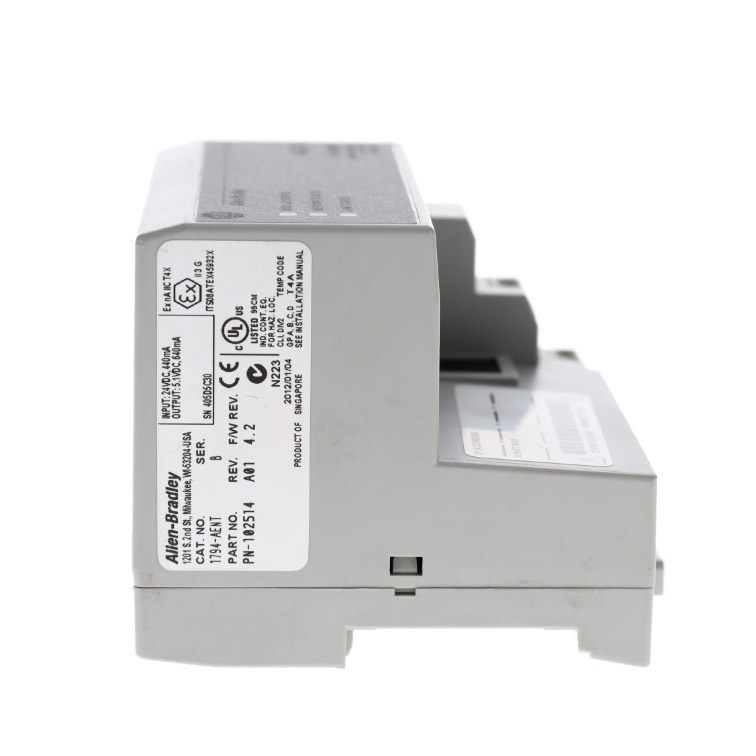

অ্যালেন ব্র্যাডলি 1794-AENT

রেয়ন অটোমেশন, অ্যালেন ব্র্যাডলি 1794-AENT এর সরবরাহকারী হিসাবে, হল ফ্লেক্স I/O সিরিজের মূল যোগাযোগ অ্যাডাপ্টার মডিউল। ইথারনেট/আইপি নেটওয়ার্ক এবং ফ্লেক্স I/O মডিউলের মধ্যে একটি গেটওয়ে হিসাবে কাজ করে, এটি ইন্ডাস্ট্রিয়াল ইথারনেটের নির্দেশাবলীকে অন্তর্নিহিত ডেটাতে রূপান্তর করে এবং পিছনের প্রান্তে বিভিন্ন I/O মডিউল চালায়। আরো তথ্যের জন্য জিজ্ঞাসা বিনা দ্বিধায় দয়া করে.

অনুসন্ধান পাঠান

পণ্যের বর্ণনা

Rayon অটোমেশন দ্বারা প্রদত্ত অ্যালেন ব্র্যাডলি 1794-AENT CE সার্টিফিকেশন মান পাস করেছে। ফ্লেক্স I/O র্যাকের প্রথম মডিউল হিসাবে, এটি ডানদিকে 8 I/O মডিউলের জন্য ঠিকানা বরাদ্দ, ডেটা যোগাযোগের সময়সূচী এবং নিয়ামকের কাছে মডিউলের অবস্থা রিপোর্ট করার জন্য দায়ী। আমরা চমৎকার প্রাক-বিক্রয় এবং বিক্রয়োত্তর পরিষেবা অফার করি। আপনার ক্রয় করতে নির্দ্বিধায় অনুগ্রহ করে.

মূল হার্ডওয়্যার আর্কিটেকচার এবং উচ্চ-গতির নেটওয়ার্ক যোগাযোগ ব্যবস্থা

অভিযোজিত শিল্প ইথারনেট ইন্টারফেস
অ্যালেন ব্র্যাডলি 1794-AENT একটি স্ট্যান্ডার্ড RJ45 ফিজিক্যাল ইন্টারফেস দিয়ে সজ্জিত, 10/100 Mbps এর অভিযোজিত যোগাযোগের হার সমর্থন করে। ফুল-ডুপ্লেক্স মোডের সাথে মিলিত, এটি ব্যাকপ্লেনের ডেটা থ্রুপুট উল্লেখযোগ্যভাবে বৃদ্ধি করতে পারে, নেটওয়ার্ক সংঘর্ষ দূর করতে পারে এবং মাইক্রোসেকেন্ড-স্তরের I/O রিফ্রেশ প্রতিক্রিয়া অর্জন করতে পারে।
স্পষ্ট এবং অন্তর্নিহিত বার্তা পাসিং সমর্থন
ইথারনেট/আইপি প্রোটোকলের জন্য স্থানীয় সমর্থন। অন্তর্নিহিত বার্তাপ্রেরণের মাধ্যমে, মাস্টার সিপিইউ দ্বারা প্রেরিত অ-পর্যায়ক্রমিক স্পষ্ট বার্তা (এক্সপ্লিসিট মেসেজিং) গ্রহণ করার সময় নির্ধারক রিয়েল-টাইম কন্ট্রোল পোলিং ডেটা পরিচালনা করা হয়, যা অনলাইন প্যারামিটার কনফিগারেশন এবং গতিশীল নির্ণয়ের জন্য উপযুক্ত।
কম্প্যাক্ট স্ন্যাপ-অন শারীরিক গঠন
এটি একটি দক্ষ ব্যাকপ্লেন পাওয়ার ম্যানেজমেন্ট চিপকে সংহত করে, যা স্ট্যান্ডার্ড রেলগুলিতে ইনস্টল করা যেতে পারে, যেমন 1794-TB3 বা 1794-TB3S টার্মিনাল বেস। এটি ডানদিকে মাউন্ট করা FLEX I/O কার্ডের সম্পূর্ণ সেটের জন্য স্থিতিশীল লজিক্যাল পাওয়ার সাপ্লাই প্রদান করে।

পরামিতি

প্যারামিটার	স্পেসিফিকেশন
মডেল নম্বর	অ্যালেন ব্র্যাডলি 1794-AENT
মডিউল টাইপ	ইথারনেট/আইপি যোগাযোগ অ্যাডাপ্টার
সামঞ্জস্যপূর্ণ সিস্টেম	Logix5000 কন্ট্রোলার (ControlLogix, CompactLogix, ইত্যাদি)
সর্বাধিক I/O মডিউল সমর্থিত	8টি ফ্লেক্স I/O মডিউল পর্যন্ত
যোগাযোগ প্রোটোকল	ইথারনেট/আইপি (সিআইপি - কমন ইন্ডাস্ট্রিয়াল প্রোটোকল)
ইথারনেট রেট	10/100 Mbps অভিযোজিত
শারীরিক ইন্টারফেস	RJ45 (8-পিন) (AENTR এর 2 RJ45 ইন্টারফেস আছে)
সমর্থিত টপোলজিস	স্টার, ট্রি, লিনিয়ার (সুইচ/ইটিএপি প্রয়োজন); AENTR ডিভাইস-লেভেল রিং (DLR) সমর্থন করে
সর্বাধিক CIP সংযোগ	64 পর্যন্ত
RPI (অনুরোধ প্যাকেট ব্যবধান)	দ্রুততম 1 মি.সে
ব্যাকপ্লেন কারেন্ট কনজাম্পশন (5V DC)	350 mA
ব্যাকপ্লেন কারেন্ট কনজাম্পশন (24V DC)	10 mA
ব্যাকপ্লেন পাওয়ার সাপ্লাই আউটপুট ক্ষমতা	সর্বোচ্চ 1.5A (5V DC)
সর্বোচ্চ শক্তি খরচ	প্রায় 4.5W
সার্জ কারেন্ট (সর্বোচ্চ)	5A (স্থায়ী 10ms)
মাত্রা (H x W x D)	94 মিমি x 94 মিমি x 69.5 মিমি (3.7 ইঞ্চি x 3.7 ইঞ্চি x 2.7 ইঞ্চি)
ওজন	আনুমানিক 0.21 কেজি (0.47 পাউন্ড) (বেস বাদে)
স্ট্যাটাস ইন্ডিকেটর লাইট	2: নেটওয়ার্ক স্ট্যাটাস (NS) এবং মডিউল স্ট্যাটাস (MS)

সাধারণ আর্কিটেকচার

1. অ্যালেন ব্র্যাডলি 1794-AENT প্রধান নিয়ন্ত্রণ কক্ষ থেকে দূরে অবস্থিত কিন্তু ফিল্ড সরঞ্জামের কাছাকাছি অবস্থিত রিমোট কন্ট্রোল ক্যাবিনেটে ইনস্টলেশনের জন্য উপযুক্ত, যেমন পাম্প রুম, কনভেয়র লাইন সাবস্টেশন ইত্যাদি।
2. এটি একাধিক Logix কন্ট্রোলারের সাথে একযোগে যোগাযোগ করতে পারে, যেমন কনজিউমিং/উৎপাদন, ডেটা শেয়ারিং সক্ষম করা।
3. AENT একটি ওয়েব সার্ভার দিয়ে সজ্জিত। ইঞ্জিনিয়ারদের ডেডিকেটেড সফটওয়্যারের প্রয়োজন নেই। ব্রাউজারের মাধ্যমে মডিউল আইপি ঠিকানা প্রবেশ করে, তারা মডিউল স্থিতি, নেটওয়ার্ক পরিসংখ্যান, আইপি কনফিগারেশন এবং সংযোগ ডায়াগনস্টিক তথ্য দেখতে পারে।
